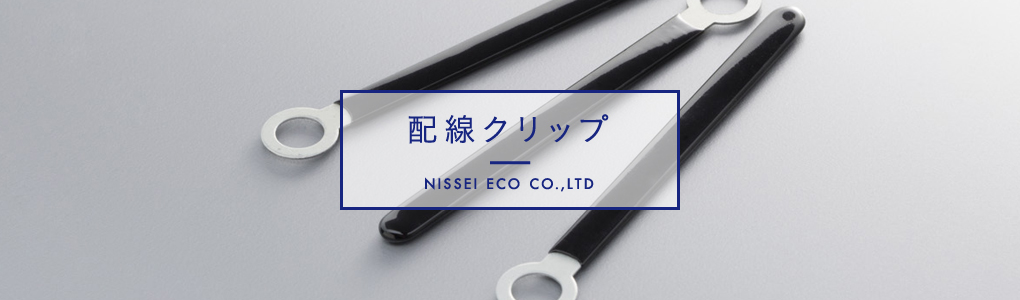

自由に曲げて配線をしっかり固定 配線クリップ
配線クリップは薄い金属にPVC樹脂をコーティングしフレキシブル性をもたせ、配線の整理、固定を用意に行えるクリップです。取り付けは機器のフレームや筐体などに取り付けしやすいよう、ネジ用の穴が空いているタイプと、スポット溶接にてフレーム、筐体に取り付けられる穴無しタイプがあります。
製品の特長
- 配線の太さ、束ねる本数に応じて長さをお選びいただけます。
- 金属に直接コーティングを行っているので、密着性に優れています。
- 軟質PVC樹脂のコーティングであるため、金属が配線にキズを付ける事を防ぎます。
- 金属の腐食を防ぎます。
主な使用用途
- 電化製品、筐体内部の配線取回し。
- 自動販売機の内部の配線取回し
- 遊戯機器ハーネスの筐体への配線取回し。
配線クリップ商品一覧
SCLシリーズ
脱PVCを実現した環境製品。樹脂コーティング部を従来のPVCの代わりに収縮チューブで保護。環境に優しく、配線にも優しい配線クリップです。
SCLシリーズ寸法表
| 品番 | ΦD | Φd | W | L |
|---|---|---|---|---|
| SCL-63034 | 6 | 3 | 2 | 34 |
| SCL-63048 | 6 | 3 | 2 | 48 |
| SCL-63254 | 6 | 3.2 | 3.6 | 54 |
| SCL-60054 | 6 | 穴ナシ | 3.6 | 54 |
| SCL-63339 | 6 | 3.3 | 3.0 | 39 |
| SCL-83028 | 8 | 3 | 3 | 28 |
| SCL-83366 | 8 | 3.3 | 4.6 | 66 |
| SCL-83535 | 8 | 3.5 | 5 | 35 |
| SCL-83540 | 8 | 3.5 | 3 | 40 |
| SCL-84164 | 8 | 4.1 | 5 | 64 |
| SCL-80064 | 8 | 穴ナシ | 5 | 64 |
| SCL-84522 | 8 | 4.5 | 3 | 22 |
| SCL-84554 | 8 | 4.5 | 4.8 | 54 |
| SCL-84576 | 8 | 4.5 | 4.5 | 76 |
| SCL-80076 | 8 | 穴ナシ | 4.5 | 76 |
| SCL-84584 | 8 | 4.5 | 4.6 | 84 |
| SCL-80084 | 8 | 穴ナシ | 4.6 | 84 |
| SCL-845126 | 8 | 4.5 | 6 | 126 |
| SCL-800126 | 8 | 穴ナシ | 6 | 126 |
| SCL-94345 | 9 | 4.3 | 4 | 45 |
| SCL-100050 | 10 | 穴ナシ | 4.6 | 50 |
| SCL-110065 | 11 | 穴ナシ | 5 | 65 |
| SCL-1100126 | 11 | 穴ナシ | 6 | 126 |
| SCL-117076 | 11 | 7 | 5 | 76 |
CLシリーズ
CLシリーズ寸法表
| 品名 | A | B | C | W | L |
|---|---|---|---|---|---|
| CL63034 | 6 | 3 | 24 | 2 | 34 |
| CL63048 | 6 | 3 | 40 | 2 | 48 |
| CL63254 | 6 | 3.2 | 46 | 3.6 | 54 |
| CL83028 | 8 | 3 | 18 | 3 | 28 |
| CL83366 | 8 | 3.3 | 55 | 4.6 | 66 |
| CL83535 | 8 | 3.5 | 25 | 5 | 35 |
| CL83540 | 8 | 3.5 | 30 | 3 | 40 |
| CL84164 | 8 | 4.1 | 53 | 5 | 64 |
| CL80064 | 8 | 穴ナシ | 53 | 5 | 64 |
| CL84522 | 8 | 4.5 | 12 | 3 | 22 |
| CL84554 | 8 | 4.5 | 42 | 4.8 | 54 |
| CL84576 | 8 | 4.5 | 65 | 4.5 | 76 |
| CL80076 | 8 | 穴ナシ | 65 | 4.5 | 76 |
| CL84584 | 8 | 4.5 | 72 | 4.6 | 84 |
| CL80084 | 8 | 穴ナシ | 72 | 4.6 | 84 |
| CL845126 | 8 | 4.5 | 112 | 6 | 126 |
| CL800126 | 8 | 穴ナシ | 112 | 6 | 126 |
| CL94345 | 9 | 4.3 | 35 | 4 | 45 |
| CL100050 | 10 | 穴ナシ | 38 | 4.6 | 50 |
| CL110065 | 11 | 穴ナシ | 52 | 5 | 65 |
| CL1100126 | 11 | 穴ナシ | 112 | 6 | 126 |
| CL117076 | 11 | 7 | 62 | 5 | 76 |
